Требования к поставляемым компонентам

1. SMD – компоненты должны поставляться только в упаковке производителя:

  • компоненты в корпусах CHIP, SOT, MELF, SO, PLCC и др. должны быть в катушках с минимальной шириной ленты до 24 мм
  • компоненты в корпусах SO, TSOP, PLCC и др. поставляются в пластиковых пеналах
  • компоненты в корпусах типа QFP и др. поставляются своих в поддонах из пластика, подходящих под размер

ПРИМЕЧАНИЕ. Допускается поставлять ленты без катушек (отрезок ленты) при условии, что один номинал компонента поставляется только одним отрезком ленты. Запрещается соединять разрезанную ленту скотчем и пр.
SMD-компоненты россыпью не принимаются !

2. Требуемые запасы SMD-компонентов

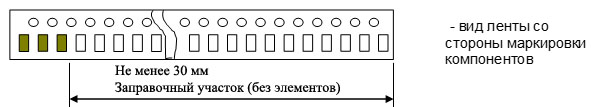

Если компоненты поставляются на ленте, то у ленты должен быть заправочный участок не менее 3 см. Участок должен быть покрыт покрывной лентой. В случае если нет заправочного участка и при ширине ленты до 12 мм следует поставлять компоненты с запасом 6 шт.

Кроме этого компоненты на ленте поставляются с запасом 5% на случай отбраковки автоматическим установщиком, для компонентов типоразмером 0402 с запасом 10%.

Если компоненты поставляются в пластиковой тубе, то технологический запас составляет 2% от общего кол-ва. Компоненты в поддонах идут без запаса.

3. Полярные компоненты в тубах и поддонах должны находится в упаковке ключом в одну сторону.

4. Все компоненты должны соответствовать ТУ на них и соответствующим стандартам.

ПРИМЕЧАНИЕ. Несоблюдение требований увеличивает трудоемкость, сроки изготовления и стоимость.


 Требования к печатным платам

  • Материал: стеклотекстолит FR4 High Tg, FR4 и др.
  • Защитная паяльная маска, при ее наличии, должна быть поверх меди.
  • Покрытие площадок – HASL, бессвинцовый HASL, имерсионное золото, имерсионное олово, имерсионное серебро, гальваническое золото.
  • Покрытие краевых разъемов – гальваническое золото.
  • Переходные отверстия не должны быть на контактных площадках. Между переходным отверстием и контактной площадкой должен быть мостик паяльной маски.
  • Минимальные габариты для автоматического монтажа от 50х50мм.
  • Для автоматического монтажа желательно объединение плат в панели. Наилучший размер панели 160х160 мм.
  • Для автоматического монтажа с 2 сторон нужен отступ от края платы, свободный от элементов для закрепления. В противном случае потребуется ручная допайка компонентов.
